上海雷磁儀器廠清晰 為提高溶解氧測定儀校準裝置的自動化程度，保證溶解氧測定儀檢定過程中檢測結果讀取的及時性與準確性，設計了基于溶解氧測定儀校準裝置自動識別的算法。該算法包括圖像采集和預處理、數字區域定位與傾斜校正、數字字符分割與歸一化、數字字符識別和識別結果輸出。且該算法設計能夠滿足不同設備型號及不同生產廠家的設備。

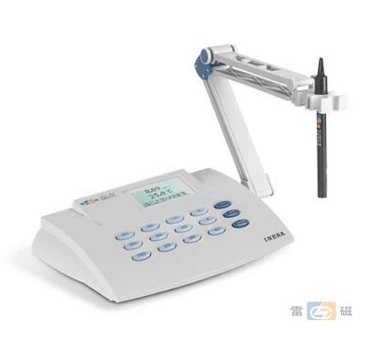

上海雷磁JPSJ-605溶解氧分析儀

溶解氧測定儀主要用于測定水中常量溶解氧（DO）濃度，其工作原理是氧透過隔膜被工作電極還原，產生與氧濃度成正比的擴散電流，通過測量此電流，得到水中溶解氧的濃度。主要分為電化學探頭法和熒光法溶解氧測定儀。隨著計算機技術的飛速發展，基于視頻的圖像識別算法越來越多地應用到自動化檢測過程中，將人從單一重復的讀表工作中解放出來，不僅解放了勞動力，也保證讀數的準確率和及時性。
圖像采集和預處理
視頻圖像的采集是算法識別的第一步，算法采用USB高清攝像機采集儀表圖像，圖像分辨率1 280× 1 024，幀率為 15 幀/s。采集到原始視頻幀需要先做圖像預處理，然后才能進行后期的識別。本算法中圖像預處理主要包括：圖像灰度化、圖像濾波和圖像二值化3個部分。
1 圖像灰度化  2 圖像濾波 3 圖像二值化
數字區域定位與傾斜校正
經過灰度化、高斯濾波去噪和二值化最終得到數字儀表示數的二值化圖像，在識別之前還需要定位數字儀表示數區域，并對圖像進行矯正處理。
數字字符分割
根據前面的處理，已經獲得了精確定位并矯正后的數字儀表示數區域的二值化圖像，接下來就要對數字字符進行分割，以方便后期進行特征提取和識別。根據溶解氧測定儀示數的顯示特點，每個字符是一個連通域，不同字符之間是不同的連通域。因此采用連通域分割算法，通過計算預處理后的二值化圖像的連通域，并根據獲取的連通域的寬高比、面積、矩形度以及在圖像中的位置可以簡單地區分出是否是字符區域或者小數點區域。
提高溶解氧測定儀校準裝置的自動化程度,保證溶解氧測定儀檢定過程中檢測結果讀取的及時性與準確性,設計了基于溶解氧測定儀校準裝置自動識別的算法。該算法進行溶解氧測定儀的數據讀取,識別率高、速度快,特別對小數點識別部分的優化,解決了通用段碼示數識別中小數點識別率低的問題。溶解氧測定儀顯示值的自動讀取,優化了溶解氧測定儀的檢定過程,并在更大程度上提高數據讀取的準確性和及時性。
