上海雷磁儀器廠淺析 高頻數字電位器研制了適用于在線電導率儀的校準裝置。在設計范圍內，實現了電導率值任意整數的輸入輸出及溫度補償電阻

 值的連續可調，可方便、準確的對在線電導率儀電子單元進行校準驗證。裝置可以作為校準在線電導率儀電子單元的標準器 使用。

在線電導（電阻）率儀已廣泛應用于化工、冶 金、水處理、制藥、生化、印染、化學、食品和自來水中 等電導率（電阻率）的在線監測，

而監測的準確與否 直接影響產品的質量，所以對在線電導率的計量校 準就顯得非常必要。目前沒有一個合適可用的模擬 裝置或專用的校準

裝置對在線電導率電子單元進行 檢定。為滿足日益增長的校準需求，需研制出一臺 符合實際需要、可靠性高、使用方便的在線電導（電 阻）

率儀校準裝置。基于此，本文采用高頻數字電 位器研制了在線電導（電阻）率儀校準裝置對于在線電導 率（電阻率）來說，顯示的表頭和測量

探頭間往往有相當的距離，導線間的電阻不可忽略，若采用普通的 直流電阻箱外接電阻來校準時，對線間電阻無法避 免。另外在線電導率基本

采用交流驅動方式，直流 電阻箱無法消除電導率傳感器的極化現象帶來的影 響。而我們采用高頻電阻則可以避免線間電阻及極化 的影響，使得測

量結果更準確，也更能反映在線狀態。

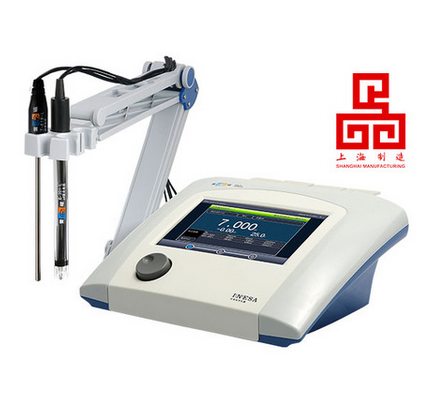

上海雷磁DDSJ-319L電導率儀

高頻數字電位器設計制造的在線電導率儀 校準裝置，有效克服了以往采用直流電阻箱校準在 線電導率是存在的高頻響應問題，并且實現了設計 范圍

內電導率值的任意整數數字輸入輸出，溫度補 償的連續可調。該裝置體積小，攜帶方便，特別適合 在線電導率儀的現場校準。
